Ingeniería del papel: mecanismos, cálculo del plegado y montaje de libros desplegables
Gozendame reúne notas de taller sobre cómo se construye una doble página que se levanta sola: qué hace cada mecanismo, por qué unos cierran en plano y otros no, y qué decisiones de papel, hendido y encolado sostienen la pieza cuando el libro se abre y se cierra cientos de veces.
Los textos están escritos desde la mesa de trabajo, con el vocabulario que se usa al cortar y montar. No hay atajos ni plantillas: hay geometría sencilla, material bien elegido y pruebas hechas en papel de borrador antes de tocar el papel definitivo.
Pliegue paralelo y pliegue angular: los dos movimientos que lo explican casi todo
Casi cualquier mecanismo desplegable se reduce a dos familias. En el pliegue paralelo, las líneas de plegado de la pieza son paralelas al lomo del libro; la pieza se levanta como un escalón y su movimiento es directo, predecible y fácil de calcular. En el pliegue angular, las líneas cruzan el lomo formando un ángulo, y la pieza no sube: gira. Ese giro es el que da profundidad y el que introduce casi todos los errores de cierre.
La diferencia práctica se nota al plegar la maqueta por primera vez. Un escalón paralelo mal medido queda torcido, pero cierra. Una pieza angular mal medida se clava contra el lomo o sobresale del canto, y no hay ajuste de encolado que lo arregle: hay que volver a la geometría.
Conviene nombrar las piezas desde el principio, porque después se trabaja con varias a la vez: base (la doble página), lengüeta de apoyo, cara vista, línea de valle y línea de monte. Un plano con esos cinco elementos identificados evita la mitad de los problemas de montaje.
Qué distingue a cada familia
- Paralelo: líneas de plegado paralelas al lomo; movimiento vertical.
- Paralelo: tolera errores pequeños de medida sin bloquear el cierre.
- Paralelo: ideal para escalones, cajas, escaleras y planos superpuestos.
- Angular: líneas que cruzan el lomo; movimiento de rotación.
- Angular: exige simetría real respecto al lomo, no aproximada.
- Angular: permite volúmenes que parecen despegarse de la página.

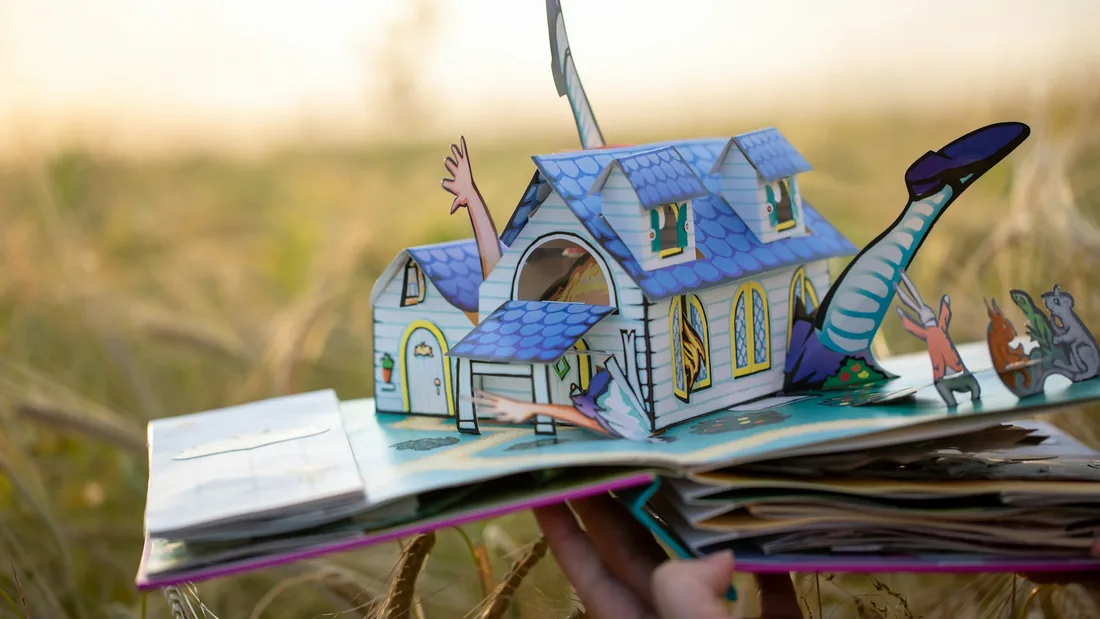

La construcción en V y el ángulo que decide si la pieza cierra
La construcción en V es el mecanismo angular más utilizado y también el más malinterpretado. Dos caras unidas por una arista se pegan a cada mitad de la doble página; al abrir, la arista se separa del lomo y la pieza se despliega. Su comportamiento depende de la relación entre el ángulo de las dos caras y el ángulo de apertura del libro.
La regla que se comprueba en la mesa es simple: la suma de los ángulos que cada cara forma con el lomo determina si la pieza se esconde al cerrar o si se queda atrapada. Cuando esa suma es demasiado grande, la V empuja contra el canto opuesto y deforma la página. Cuando es demasiado pequeña, la pieza apenas se levanta y pierde toda la sensación de volumen.
Variantes que conviene tener en el repertorio
A partir de la V básica se derivan la V asimétrica, que coloca el volumen fuera del centro de la página; la V doble, que apoya una segunda pieza sobre la primera para ganar altura; y la V invertida, que hunde la forma en lugar de levantarla y funciona muy bien para valles, huecos y aberturas. Todas comparten el mismo cálculo de base, así que dominar la primera vale por las cuatro.
Elementos giratorios y piezas deslizantes accionadas por la apertura
No todo el movimiento tiene que venir de la mano del lector. Un disco giratorio montado sobre un remache de papel o un ojal puede girar gracias a un brazo oculto que va unido a la página opuesta: al abrir el libro, el brazo tira y el disco rota. El mismo principio, aplicado a un carril recto, produce una pieza que se desliza y aparece por detrás de un plano.
Estos mecanismos son exigentes con la holgura. Un giro necesita entre medio milímetro y un milímetro de juego alrededor del eje; menos, y el disco se frena con la humedad del ambiente; más, y la pieza se descentra y deja ver el carril. En el deslizamiento ocurre algo parecido con la ranura: debe ser un poco más ancha que la lengüeta, con los extremos redondeados para que no se rasgue.
Cuando el movimiento lo activa el lector con una pestaña, el recorrido debe tener tope. Una pestaña sin tope acaba saliéndose del carril en la tercera o cuarta manipulación, normalmente en manos de alguien que está disfrutando del libro.
El cierre en plano: el cálculo que hay que resolver antes de cortar
Un libro desplegable no se juzga cuando está abierto, sino cuando se cierra. Si la pieza no se pliega dentro del grosor del libro, el papel queda marcado, la cubierta se abomba y el mecanismo se estropea en pocas aperturas. Por eso el cierre en plano se calcula primero y la estética viene después.
El método más fiable no es aritmético, sino gráfico. Se dibuja la doble página a tamaño real, se marca el lomo, se traza la silueta de la pieza en posición desplegada y se rebate esa silueta sobre el lomo como si fuera un espejo. Lo que sobresale del formato al rebatirla es exactamente lo que impedirá cerrar el libro. Con lápiz y escuadra se resuelve en diez minutos lo que en papel definitivo cuesta una tarde.
Hay tres límites que conviene respetar siempre: ninguna pieza debe superar la mitad de la altura útil de la página, ninguna arista debe llegar al canto exterior y las piezas montadas sobre otras piezas deben plegarse antes que la que las sostiene. Ese orden de plegado es tan importante como las medidas.
Comprobación de cierre, paso a paso
- Dibujar la doble página a escala real y marcar la línea de lomo.
- Trazar la silueta desplegada de cada pieza, con su altura máxima.
- Rebatir la silueta sobre el lomo y ver qué sobresale del formato.
- Reducir la altura o desplazar la base hasta que todo quede dentro.
- Ordenar las piezas: primero pliega la superior, después la que la sostiene.
- Sumar los grosores de papel que coinciden en el mismo punto del lomo.
- Cerrar la maqueta despacio y escuchar: un chasquido indica bloqueo.
- Repetir la prueba con el libro completo, no solo con el pliego suelto.
Gramaje y dirección de la fibra
El gramaje habitual para mecanismos está entre 160 y 250 g/m². Por debajo, la pieza se dobla sola y pierde la forma; por encima, el pliegue se agrieta y el libro gana un grosor que complica el cierre. Para bases y lengüetas de apoyo se sube un poco; para caras vistas grandes se baja, porque pesan y arrastran.
La dirección de la fibra importa más que el gramaje. El papel pliega limpio cuando la línea de plegado va paralela a la fibra, y se rompe en fibras visibles cuando va en contra. La comprobación es inmediata: se corta una tira, se dobla en los dos sentidos y se compara la resistencia y el aspecto del pliegue.
En una doble página con varios mecanismos, la fibra debe ir en el mismo sentido en todas las piezas que comparten movimiento. Mezclar direcciones produce un desplegado que funciona el primer día y se descuadra con los cambios de humedad.
Un consejo que ahorra material: comprar el papel ya cortado con la fibra en el sentido largo del formato de trabajo evita rehacer el despiece completo a mitad de proyecto.
Hendido y corte: preparar el papel antes de plegarlo
Hendir es marcar una línea hundida que guía el pliegue sin cortar la fibra. En papeles de más de 170 g/m² es imprescindible: sin hendido, el doblez se abre en abanico y la arista queda blanca. Se hace con una plegadera de hueso o teflón y una regla metálica, por el lado que quedará hacia dentro del pliegue.
La prorreta o prorrecorte —la línea de puntos que se corta parcialmente— se reserva para pliegues muy cerrados o para papeles rígidos donde el hendido no basta. Tiene una contrapartida: debilita la pieza, así que no debe usarse en zonas que soporten tracción, como la base de una V o el anclaje de un brazo.
Cortes limpios y esquinas que aguantan
El cuchillo debe cambiarse mucho antes de lo que parece necesario; una hoja cansada arrastra la fibra y deja un borde peludo que se nota en la pieza montada. En las esquinas interiores conviene rematar con un pequeño agujero circular en el vértice: reparte la tensión y evita que el papel se rasgue al abrir.
Orden de trabajo sobre la mesa
- Imprimir o trazar el despiece con las líneas de corte y de hendido diferenciadas.
- Hendir siempre antes de cortar: la hoja aún tiene referencias completas.
- Cortar primero los interiores y al final el contorno exterior.
- Marcar por el reverso las lengüetas para no confundir monte y valle.
- Plegar en frío, con la plegadera, sin arrastrar el filo sobre la impresión.
- Guardar los recortes de la misma tirada de papel para pruebas de ajuste.
La maqueta en papel de borrador y la prueba de recorrido
Antes del papel definitivo va siempre una maqueta blanca, hecha con un papel de gramaje parecido y sin ninguna impresión. Sirve para mirar el movimiento sin que el color distraiga. Se monta rápido, se rompe sin lástima y se rehace tantas veces como haga falta.
La prueba de recorrido consiste en abrir y cerrar el pliego con lentitud, observando el trayecto completo de cada pieza y no solo su posición final. La mayoría de los fallos aparece a media apertura: una arista que roza, un brazo que se cruza con otro, una lengüeta que se despega porque trabaja a tracción en un ángulo para el que no estaba pensada.
Conviene anotar sobre la propia maqueta, a lápiz, cada corrección: dos milímetros menos aquí, la base tres milímetros más cerca del lomo allá. Esas anotaciones son el verdadero plano de la pieza y evitan repetir el mismo error en la siguiente versión.
Qué observar en cada apertura
- El momento exacto en que una pieza empieza a rozar con otra.
- Si el papel se marca en algún punto del recorrido, no solo al final.
- Si alguna lengüeta cambia de trabajar a compresión a trabajar a tracción.
- El ruido: un chasquido seco indica que algo está forzado.
- La simetría del despliegue a izquierda y derecha del lomo.
- El estado de la pieza tras veinte aperturas seguidas.
Lengüetas de encolado y precisión de encaje
La lengüeta es la superficie que transmite el esfuerzo de la pieza a la página. Su tamaño no se decide por estética: una lengüeta pequeña concentra la tracción en pocos milímetros cuadrados y acaba despegándose. Como referencia de taller, para una pieza de tamaño medio funcionan lengüetas de entre ocho y doce milímetros de ancho, con las esquinas ligeramente recortadas para que no asomen.
La precisión del encaje se resuelve con marcas de registro, no con buen pulso. Dos pequeñas cruces trazadas en la página y dos en la lengüeta permiten colocar la pieza en su sitio a la primera. Cuando el mecanismo es simétrico, una plantilla de posición recortada en cartulina ahorra más tiempo del que cuesta hacerla.
El adhesivo se aplica fino y uniforme. El exceso de cola arruga el papel al secar y traspasa la cara vista; conviene extenderlo con un pincel plano y dejar un margen de un milímetro sin cola en el borde de la lengüeta. Después, presión firme y breve, y peso sobre la página hasta que seque, con una hoja intermedia para que no se pegue lo que no debe.
Montaje de la doble página y encuadernación del conjunto
El montaje sigue un orden claro: primero las piezas que quedan detrás y debajo, después las que se apoyan sobre ellas, y al final los elementos sueltos del primer plano. Cada mecanismo debe probarse en cuanto se pega, porque una corrección es fácil mientras la cola está fresca e imposible cuando ya hay tres capas encima.
El lomo interior necesita atención específica. Las dobles páginas con volumen suelen montarse sobre un pliego portante algo más grueso que las páginas normales, y los pliegos se unen entre sí por el canto, dejando una holgura que absorbe el grosor acumulado de los mecanismos. Sin esa holgura, el libro cerrado abre en forma de cuña.
Para las cubiertas, una tapa dura con lomo flexible responde mejor que una tapa rígida sin juego: el libro se abre del todo y las piezas alcanzan su posición completa sin que el lector tenga que forzar el volumen con la mano.
Tirada corta y repaso manual pieza a pieza
Pasar de un ejemplar a una tirada corta cambia el problema. Lo que antes se ajustaba a ojo tiene que repetirse igual veinte o cincuenta veces, y las pequeñas variaciones del papel, del corte y de la humedad se acumulan. La respuesta no es trabajar más rápido, sino fijar el proceso: un despiece cerrado, plantillas de posición y un orden de montaje que no cambie entre ejemplares.
El repaso manual es la última fase y no debe recortarse. Consiste en abrir cada ejemplar por completo, comprobar el recorrido de cada mecanismo, retocar los pliegues que hayan quedado blandos y verificar que el libro cierra plano sin presión. Es también el momento de apartar los ejemplares con defectos que no se pueden corregir.
Puntos fijos del repaso final
- Apertura completa y cierre sin resistencia perceptible.
- Pliegues remarcados con plegadera donde el papel haya cedido.
- Lengüetas bien asentadas, sin bordes levantados.
- Ejes y ranuras con el juego previsto, ni frenados ni sueltos.
- Ausencia de restos de cola en las caras vistas.
- Registro correcto de las piezas respecto a la impresión de fondo.
Qué se publica en Gozendame
Este sitio recoge material informativo sobre ingeniería del papel y libros desplegables, organizado por temas y escrito para poder aplicarse directamente sobre la mesa de trabajo. No es un catálogo ni un servicio: es un archivo de notas, explicaciones y comprobaciones.
Los textos se mantienen dentro del ámbito del taller: mecanismos, geometría del plegado, materiales, herramientas y montaje. Cuando una explicación depende de una medida concreta, se indica como referencia de trabajo y no como norma, porque cada papel y cada formato obligan a ajustarla.
Temas que cubre el material publicado
- Mecanismos base: pliegue paralelo y pliegue angular.
- Construcción en V y sus variantes asimétrica, doble e invertida.
- Elementos giratorios, brazos ocultos y piezas deslizantes.
- Cálculo del cierre en plano y orden de plegado.
- Gramaje del papel y dirección de la fibra.
- Hendido, prorrecorte y técnicas de corte limpio.
- Maqueta en papel de borrador y prueba de recorrido.
- Lengüetas de encolado, registro y precisión de encaje.
- Montaje de la doble página y encuadernación del conjunto.
- Tirada corta y repaso manual de cada ejemplar.
